WBZ卧式齿轮油泵装置|齿轮油泵装置-渤海泵业WBZ卧式齿轮油泵装置

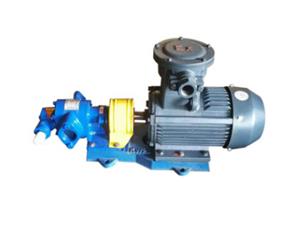

泊头渤海泵业厂家生产制作的WBZ卧式齿轮油泵装置比较适用于一些稀油润滑系统或者是液压传动系统中，但是手动润滑泵作为输送润滑油或作为液压系统动力源的油泵装置，也可用于排送无腐蚀性的润滑液体介质。适用介质的粘度等级为N22～N460(相当于ISO VG22～VG460)的工业润滑油或液压油。

WBZ卧式齿轮油泵装置的前后盖和泵体由两个定位销17定位，用6只螺钉固紧如图。为了齿轮能转动，在齿轮端面和泵盖之间应有适当间隙(轴向间隙)，对小流量泵轴向间隙为0.025~0.04mm，大流量泵为0.04~0.06mm。

进入到WBZ卧式齿轮油泵装置中的油液由于没有得到分散，导致其在不锈钢齿轮泵中的流动性变大，从而导致导致齿轮油泵抽油速度变慢或无法抽取，严重时会导致齿轮油泵电机损坏；另外，齿轮油泵中的余油不能及时排出，也会造成齿轮油泵的过载，而现有的齿轮油泵的余油排出方法复杂。



WBZ卧式齿轮油泵装置技术参数：

型号	公称压力 Pa	齿轮油泵				电动机
		型号	公称流量 h/min	公称排量 ml/r	吸入高度 mm	型号	功率 w	转速 min
WBZ-6	＜2.5	CB2-B6	6	4	500	Y80L-4-B3	0.55	1450
WBZ-10		CB2-B10	10	7
WBZ-16		CB2-B16	16	11		Y90L-4-B3	1.1
WBZ-25		CB2-B25	25	17
WBZ-40		CB2-B40	40	28		Y100L1-4-B3	2.2
WBZ-63		CB2-B63	63	45
WBZ-100		CB2-B100	100	70		Y112M-4-B3	4



WBZ卧式齿轮油泵装置技术规格：

型号	L≈	L1	L2	L3	A	B	B1	B2≈	C	H	H1≈	H2	H3	H4	h	d	d1	d2
WBZ-6	314	265	58	80		120	165	79	35	95	125	100	28		75	Z3/8"	Z3/8"	12
WBZ-10	326		65
WBZ-16	446	370	76	27	310	160	220	155	50	130	240	128	43	30	109	Z3/4"	Z3/4"	15
WBZ-25	454		84
WBZ-40	498	405	92	25	360	215	250	180	55	142	265	152	50		116	Z1"	Z3/4"	15
WBZ-63	510		104
WBZ-100	620	500	119	27	430	260	300	210	65	172	355	185	60	40	140	Z1/4"	Z1"	19
